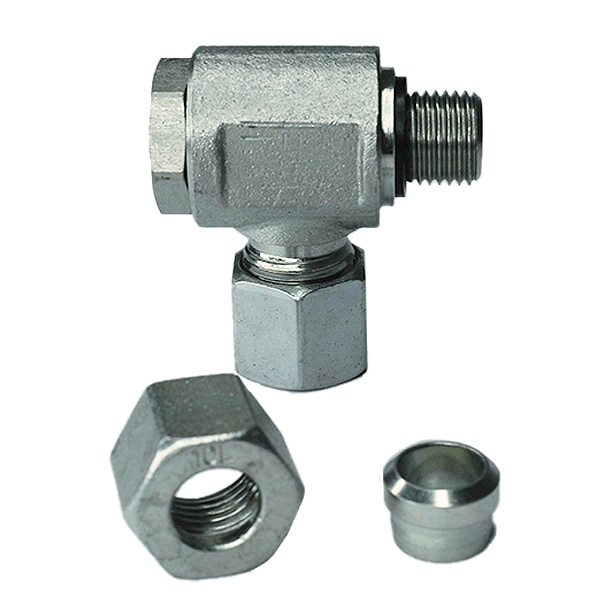

União Orientável Dupla ERMETO DIN 2353

As conexões orientáveis Ermeto DIN 2353 são componentes hidráulicos de alta pressão, conhecidos popularmente como "conexões anilhadas" ou "conexões de anel de corte" (24°), que possuem a capacidade de serem ajustadas e rotacionadas na sua posição de fixação antes do aperto final. Elas seguem a norma internacional DIN 2353/ISO 8434-1.
Aqui estão os detalhes principais sobre o que são e como funcionam:

O que significa "Orientável"? Diferente de uma conexão reta fixa, as conexões orientáveis (geralmente joelhos - 90°, ou "Tés") permitem que o corpo da conexão seja posicionado em qualquer ângulo (360°) em relação à rosca de fixação (banjo ou macho). Após encontrar a posição ideal para a tubulação, o aperto final é dado, garantindo a vedação.A Norma DIN 2353/ISO 8434-1: Define os padrões técnicos para conexões de 24° cone para tubos de aço hidráulicos. As conexões DIN 2353 garantem montagem rápida em tubos rígidos, sem necessidade de soldagem, sendo ideais para sistemas óleo-dinâmicos.

Funcionamento (Ermeto/Anilha): O sistema utiliza uma porca e uma anilha de aço que, ao serem apertadas no cone de 24° da conexão, penetram no tubo de aço. Isso cria duas ranhuras profundas: uma para vedação e outra para evitar o desrosqueamento (anti-desenroscamento) pela vibração.
Componentes do Sistema Orientável: Geralmente compostos por uma porca, anilha, corpo da conexão e, no caso de orientáveis tipo "banjo", um anel de vedação, parafusos de união e arruelas.
Aplicações: São utilizadas em linhas de pressão hidráulica, equipamentos móveis, terraplenagem, máquinas agrícolas, florestais, indústria petroquímica e naval, tanto em circuitos fixos quanto móveis.

Vantagens:
Versatilidade: Ajuste flexível da posição do tubo.
Alta Pressão: Alta resistência à vedação em sistemas hidráulicos.
Montagem Rápida: Dispensa solda.

Essas conexões são frequentemente chamadas de "Ermeto" em referência à marca pioneira, mas hoje o termo se aplica ao padrão de anel de corte de 24° definido pela DIN 2353
