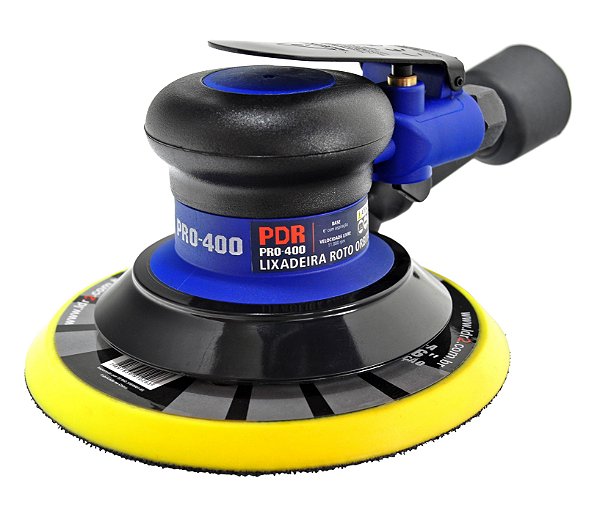

Lixadeira Roto Orbital Pneumática 6" PDR Pro-400 com coletor

Lixadeira roto orbital Pneumática PDR PRO-400

ESPECIFICAÇÕES TÉCNICAS PRO-400

Tipo: Roto-Orbital

Base: 6" - Macia com velcro

Aspiração: Sim

Potência: 0,5 HP

Velocidade livre: 11.000 rpm

Pressão de trabalho: 90 psi

Peso líquido: 1,0 Kg

Entrada de ar: 1/4"

Consumo de ar médio:  15 pcm

APLICAÇÕES PRO-400

Oficinas

Repintura automotiva

Metalúrgicas

Fábricas de móveis

Manutenção industrial

Fibras de vidro

2. CARACTERÍSTICAS TÉCNICAS E OPERAÇÃO

A lixadeira PDR PRO-400  ferramenta é projetada para trabalhos de lixamento, acabamento e polimento em superfícies diversas;
Este equipamento possui um sistema de aspiração e saco coletor, que suga parcialmente a fuligem decorrente de sua operação;
Perfeitamente equilibrada, transmite menos vibração ao operador e mantém a rotação constante, com isto garante produtividade em seu trabalho;
Este equipamento trabalha com uma rotação livre de 11000 rpm, e possui em seu eixo um deslocamento lateral, denominado “roto orbital”, com isto o disco além
de girar em seu eixo, desliza lateralmente em uma orbita de 2,5 mm, garantindo maior produtividade e acabamento nos trabalhos realizados;
Possui um controle de velocidade, garantindo a rotação ideal para seu trabalho;
Observe com frequência se não existir acumulo de sujeira na área de fixação da base, decorrente do pó gerado pelo lixamento, esta sujeira pode prejudicar o desempenho do
equipamento, para fazer a limpeza recomenda-se passar um jato de ar comprimido, até remover toda a sujeira;
Veja com frequência, o estado de conservação da base, pois bases empenadas e desgastadas lateralmente fazem aumentar a vibração do equipamento, trazendo
desconforto ao operador;
Ao instalar esta ferramenta no ar comprimido, é necessário saber que deve haver lubrificação através da
rede de ar comprimido.

Veja como proceder:

Motor pneumático:
Deve-se instalar a ferramenta a um sistema de Lubrifil para lubrifica-la com óleo lubrificante mineral SAE 10 não detergente de 4 a 6 gotas por minuto, na
regulagem da cúpula visora do lubrificador.
OBS: A inobservância deste item anula os termos gerais de atendimento em garantia.
Este equipamento atinge seu máximo potencial de trabalho com 90PSI de ar comprimido. Para a regulagem do filtro deve proceder da seguinte maneira:
Com o equipamento em funcionamento, regule seu filtro através da manopola de ajuste do regulador em 90 PSI, observando sempre em que estado se encontra
o elemento filtrante, pois elementos sujos diminuem drasticamente o fluxo de ar comprimido, comprometendo o rendimento do equipamento. Se observar o elemento
filtrante do seu filtro com coloração escura, recomenda-se a troca do mesmo.
Um equipamento pneumático para funcionar a plena carga e atingir o máximo de rendimento necessita de dois fatores: pressão de ar comprimido e vazão de ar comprimido.

Observe nos dados técnicos deste manual, a qual pressão de trabalho este equipamento trabalha, e para vazão de ar comprimido, recomendamos verificar nos dados técnicos,
qual a entrada de ar, e usar mangueira, conectores e engate rápido, nesta medida. Com isto a vazão de ar será a recomendada.

É recomendado para este equipamento um conjunto de Lubrifil (filtro, regulador e lubrificador) na medida de ½”, pois somente nesta dimensão terá a vazão de ar
comprimido necessária para operar este equipamento. A distância máxima entre o Lubrifil e o equipamento deve ser de 10 metros, para que não haja perda de pressão que
está marcando no manômetro e que chega ao equipamento, e para a correta lubrificação através do lubrificador do filtro.
Verifique o índice de umidade da sua rede de ar, pois água no equipamento, causará danos irreversíveis ao mesmo, além de anular a garantia, o mesmo procedimento deve
ser observado para poeira e sujeira em sua rede de ar.

3. INSTRUÇÕES DE SEGURANÇA
Esta ferramenta não é protegida ou isolada contra choques elétricos, então, ao trabalhar em painéis elétricos ou linhas vivas de energia, certifique-se de estar operando em
segurança;
Desligue sempre a alimentação de ar comprimido ao instalar, retirar ou ajustar acessórios, realizar manutenção ou regulagens;
Utilize ar comprimido de acordo com a norma ISO 8573:1991 Classe 4, a uma pressão máxima de 6,3bar (90psi / 630kPa). Poeira, ausência de óleo lubrificante,
excesso de umidade e sujeira proveniente do ambiente e de tubulações velhas danificam irreversivelmente o motor da ferramenta pneumática;
Use proteção ocular (óculos de segurança) ao operar, ajustar, instalar ou retirar acessórios ou realizar manutenção nesta ferramenta;
Use proteção auricular ao operar este equipamento;

Mantenha as mãos, cordões, roupas soltas, cabelos longos ou algo que possa se prender ao eixo rotativo afastado;
Esteja atento para mudanças na rotação, possíveis falhas ou vibrações excessivas;
Mantenha-se em equilíbrio, apoie a ferramenta firmemente, não se estique ao operar ferramentas.
Considere o ambiente que o rodeia, trabalhe com iluminação condizente com a necessidade da operação;
O eixo rotativo da ferramenta pode continuar a girar por alguns instantes após soltar seu gatilho. Mantenha as
mãos afastadas e evite contato com o solo até sua parada total.
Observe o sentido de rotação da ferramenta antes de coloca-la em operação;
Ferramentas Pneumáticas podem emitir vibrações e gerar na aplicação formigamento ou dor que podem ser nocivos
às mãos e braços. Em caso de desconforto, procure assistência médica;
Não utilize ferramentas pneumáticas sob influência de álcool, drogas ou entorpecentes;
Não utilize soquetes manuais em chave de impacto. Estas devem ser equipadas apenas com soquetes de impacto, para evitar ruptura e arredondamento;
Mantenha as mangueiras longe de fontes de calor, óleos e bordas cortantes;
Não realize adaptações e não improvise situações.

ADVERTÊNCIAS
Não transporte a ferramenta pela mangueira;
Não utilize mangueiras de ar danificadas, engates rápidos ou conexões soltas ou amassadas;
Mantenha o manual de instruções sempre a mão para eventuais consultas;
O proprietário deve manter os manuais de instruções sempre a mão para que os operadores tirem dúvidas e para que novos operadores se instruam antes de operar pela primeira vez esse equipamento, cabendo a ele as sansões judiciais pela omissão da informação de segurança e operação que este manual contém.
