Conexões em Aço Inox: Guia Completo sobre Materiais, Normas, Classes de Pressão e Aplicações Industriais

Introdução

Quando falamos em confiabilidade de uma tubulação industrial, a maioria dos profissionais pensa imediatamente em válvulas, bombas e instrumentos. No entanto, muitas das falhas operacionais mais críticas ocorrem justamente nos pontos de interligação do sistema: as conexões.

Uma conexão especificada incorretamente pode gerar vazamentos, perda de pressão, contaminação de processo, corrosão prematura e até paradas completas de produção.

Por esse motivo, entender as diferenças entre os diversos tipos de conexões em aço inox é fundamental para garantir segurança operacional, vida útil prolongada e redução de custos de manutenção.

Por Que o Aço Inox é o Material Preferido em Ambientes Industriais?

O aço inoxidável possui uma camada passiva rica em cromo que atua como uma proteção natural contra oxidação e corrosão.

Ao contrário do aço carbono, que depende de pinturas e tratamentos superficiais, o inox mantém sua resistência mesmo em ambientes agressivos.

Principais vantagens:

✔ Elevada resistência à corrosão

✔ Excelente resistência mecânica

✔ Longa vida útil

✔ Baixa manutenção

✔ Fácil higienização

✔ Resistência a altas temperaturas

✔ Excelente acabamento superficial

Por isso, tornou-se padrão em indústrias:

• Alimentícias
• Farmacêuticas
• Químicas
• Petroquímicas
• Cosméticas
• Papel e Celulose
• Tratamento de Água
• Mineração
• Óleo e Gás

Aço Inox 304 ou 316: Qual a Diferença?

Essa é uma das dúvidas mais pesquisadas no Google.

Aço Inox 304

Composição aproximada:

• 18% Cromo
• 8% Níquel

Aplicações:

• Água potável
• Ar comprimido
• Alimentos
• Sistemas industriais convencionais

Vantagem:

Excelente custo-benefício.

Aço Inox 316

Composição aproximada:

• 16% Cromo
• 10% Níquel
• 2% Molibdênio

O molibdênio aumenta significativamente a resistência à corrosão.

Aplicações:

• Produtos químicos agressivos
• Ambiente marítimo
• Cloretos
• Ácidos
• Indústria farmacêutica

Vantagem:

Maior resistência química e maior vida útil em ambientes severos.

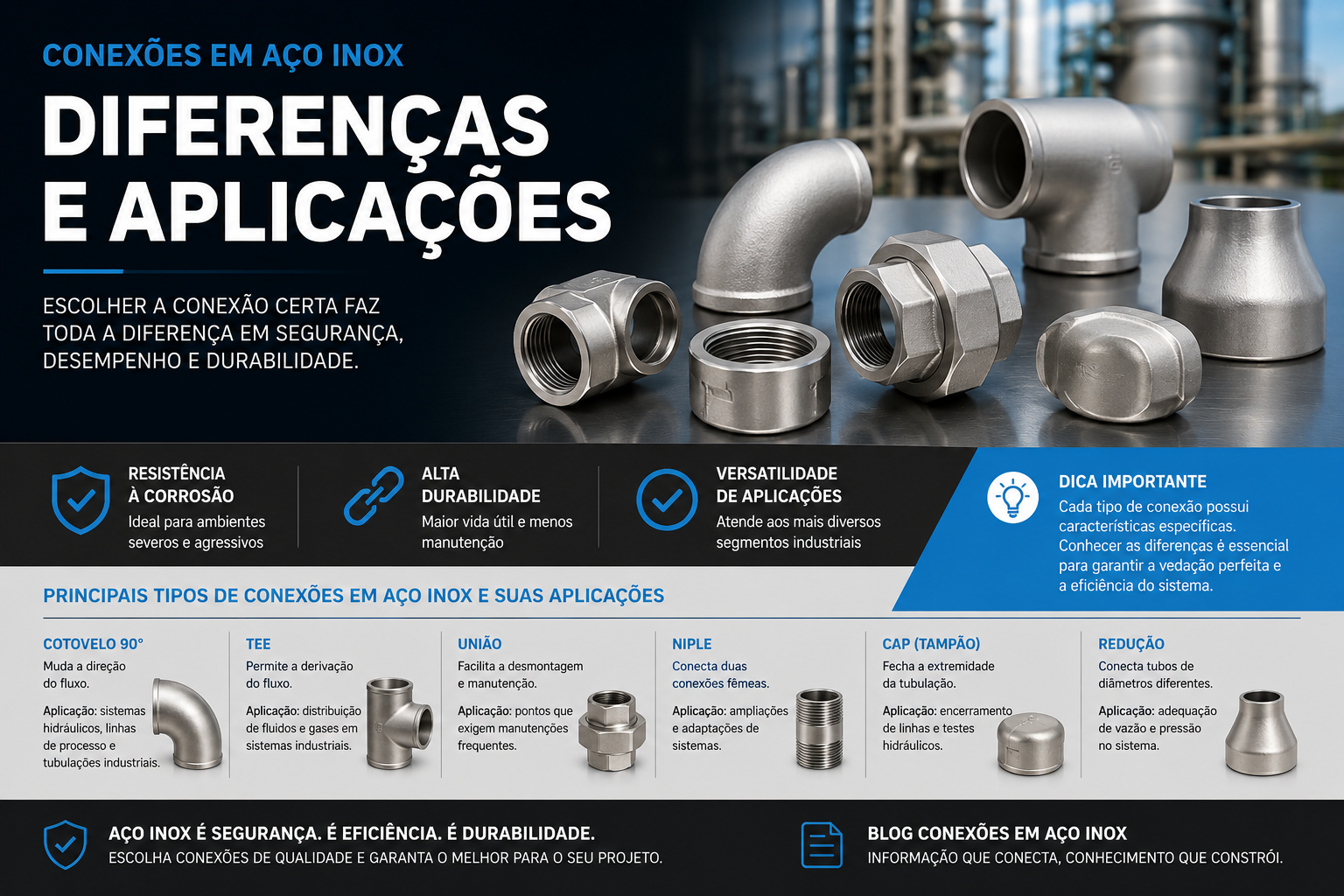

Principais Tipos de Conexões em Aço Inox

1. Cotovelos (Elbows)

Utilizados para alterar a direção do fluxo.

Modelos:

• 45°
• 90°
• Raio curto
• Raio longo

Quanto maior o raio da curva, menor a perda de carga.

Aplicações:

• Vapor
• Água
• Produtos químicos
• Sistemas hidráulicos

2. Tees

Permitem criar derivações na tubulação.

Tipos:

Tee Igual

Todos os diâmetros iguais.

Tee Redução

Saída secundária menor.

Aplicações:

• Distribuição de fluidos
• Redes de ar comprimido
• Sistemas de processo

3. Reduções

Responsáveis pela transição entre diâmetros.

Concêntrica

Mantém o centro da tubulação alinhado.

Utilizada em linhas verticais.

Excêntrica

Possui um lado plano.

Muito utilizada na sucção de bombas para evitar bolsões de ar.

Esse detalhe técnico é frequentemente ignorado e gera problemas de cavitação.

4. Uniões

Permitem desmontagem rápida da linha.

São extremamente utilizadas em:

• Bombas
• Instrumentação
• Válvulas
• Equipamentos de manutenção frequente

5. Niples

Peças roscadas utilizadas para interligação de conexões e equipamentos.

Muito comuns em:

• Manômetros
• Pressostatos
• Filtros
• Instrumentação industrial

6. Tampões (Caps)

Usados para fechamento de linhas.

Aplicações:

• Reservas para expansão futura
• Testes hidrostáticos
• Encerramento definitivo

Conexões Rosqueadas x Soldáveis

Rosqueadas

Normas comuns:

• NPT
• BSP
• BSPT

Vantagens:

• Instalação simples
• Menor custo inicial
• Fácil substituição

Limitações:

• Menor resistência mecânica
• Maior possibilidade de vazamentos

Soldáveis

Normas comuns:

• ASME B16.9
• ASTM A403

Vantagens:

• Vedação superior
• Maior resistência
• Melhor desempenho em altas pressões

Indicadas para:

• Vapor
• Produtos químicos
• Altas temperaturas
• Processos críticos

Classes de Pressão: O Que Significam 150, 300, 600 e 3000 Libras?

Um erro comum é acreditar que a classe representa a pressão máxima em PSI.

Na realidade, a classificação depende também da temperatura de operação.

As mais utilizadas são:

Em conexões forjadas roscadas é comum encontrar:

• 2000#
• 3000#
• 6000#
• 9000#

Normas Técnicas Mais Importantes

Uma conexão de qualidade deve atender normas reconhecidas internacionalmente.

Principais:

• ASTM A403
• ASTM A182
• ASME B16.9
• ASME B16.11
• ASME B16.5
• MSS SP-43
• ANSI B1.20.1

Essas normas garantem:

✔ Dimensional correto

✔ Resistência mecânica

✔ Intercambiabilidade

✔ Segurança operacional

Os 5 Erros Mais Comuns na Especificação de Conexões Inox

1. Escolher 304 quando o processo exige 316

Resultado:

Corrosão prematura.

2. Misturar BSP com NPT

Resultado:

Vazamentos recorrentes.

3. Ignorar classe de pressão

Resultado:

Risco de ruptura.

4. Utilizar redução concêntrica na sucção de bombas

Resultado:

Cavitação.

5. Comprar sem certificação de origem

Resultado:

Baixa qualidade e falhas precoces.

Conclusão

A escolha correta de uma conexão em aço inox vai muito além do diâmetro da tubulação. Material, classe de pressão, tipo de conexão, norma de fabricação e condições operacionais devem ser analisados em conjunto para garantir a segurança e a eficiência do sistema.

Empresas que investem em componentes certificados reduzem custos de manutenção, aumentam a confiabilidade operacional e prolongam a vida útil de toda a instalação.
