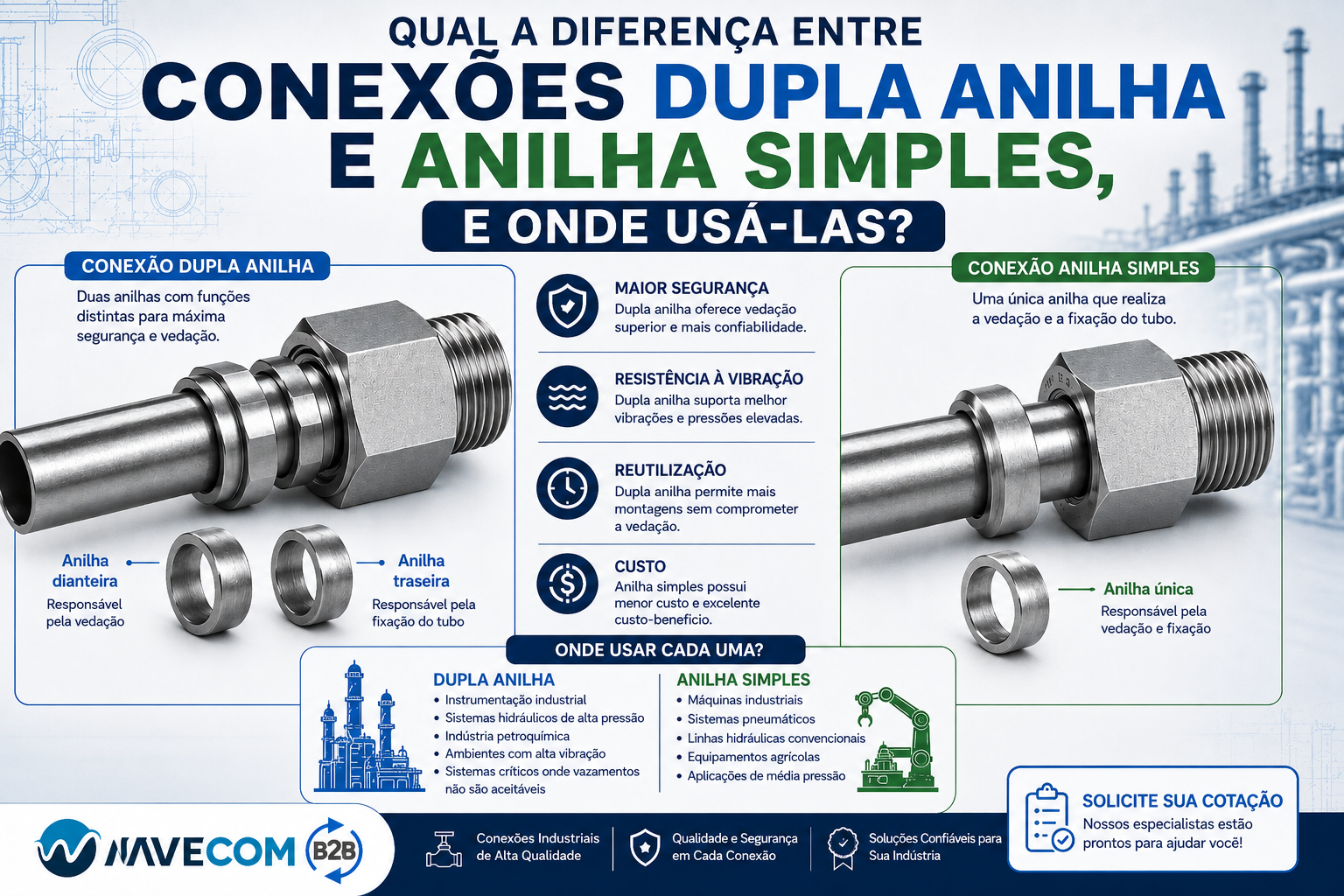

Qual a diferença entre conexões dupla anilha e anilha simples? Saiba quando usar cada uma

Na indústria, a escolha da conexão correta influencia diretamente a segurança, a vedação e a vida útil de um sistema hidráulico ou pneumático. Entre as opções mais utilizadas estão as conexões de dupla anilha e as conexões de anilha simples, ambas amplamente empregadas em tubulações de alta precisão.

Mas afinal, qual é a diferença entre elas e quando cada uma deve ser utilizada?

Neste artigo, explicamos as principais características, vantagens e aplicações de cada sistema.

O que são conexões de anilha?

As conexões por anilha são sistemas mecânicos de fixação que unem tubos metálicos sem necessidade de solda.

Durante o aperto da porca, a anilha deforma-se sobre o tubo, criando uma vedação segura e resistente à pressão.

Esse tipo de conexão é muito utilizado em:

• Sistemas hidráulicos;
• Sistemas pneumáticos;
• Instrumentação industrial;
• Óleo e gás;
• Indústria química;
• Máquinas e equipamentos.

O que é uma conexão de dupla anilha?

A conexão de dupla anilha utiliza dois anéis independentes:

• Anilha dianteira (Front Ferrule): realiza a vedação.
• Anilha traseira (Back Ferrule): fixa mecanicamente o tubo, absorvendo esforços de tração e vibração.

Essa divisão das funções proporciona uma conexão extremamente segura e confiável.

Principais vantagens

• Excelente vedação.
• Alta resistência à vibração.
• Menor risco de vazamentos.
• Reutilização em diversas aplicações.
• Melhor desempenho em altas pressões.
• Maior vida útil.

É o padrão encontrado em sistemas de instrumentação de alta qualidade.

O que é uma conexão de anilha simples?

Na conexão de anilha simples, apenas uma única anilha é responsável pela vedação e pela fixação do tubo.

Seu funcionamento também é eficiente, porém concentra todas as forças em um único componente.

Principais vantagens

• Menor custo.
• Instalação simples.
• Boa vedação para aplicações convencionais.
• Excelente custo-benefício.

Principais diferenças

Quando utilizar conexões de dupla anilha?

São recomendadas para aplicações críticas, como:

• Instrumentação industrial;
• Sistemas hidráulicos de alta pressão;
• Linhas de gases industriais;
• Indústria petroquímica;
• Plataformas offshore;
• Equipamentos sujeitos à vibração constante;
• Sistemas onde vazamentos não são aceitáveis.

Quando utilizar conexões de anilha simples?

São indicadas para:

• Máquinas industriais;
• Sistemas pneumáticos;
• Linhas hidráulicas convencionais;
• Equipamentos agrícolas;
• Equipamentos móveis;
• Aplicações de média pressão.

Quando corretamente dimensionadas, oferecem excelente desempenho.

Qual oferece maior segurança?

Em termos técnicos, a conexão de dupla anilha apresenta maior confiabilidade.

A separação entre vedação e fixação reduz significativamente os esforços sobre o tubo, aumentando a resistência contra vibrações, ciclos térmicos e movimentações mecânicas.

Por esse motivo, é amplamente utilizada em sistemas onde a segurança operacional é prioridade.

Como escolher a conexão ideal?

Antes da escolha, considere:

• Pressão de trabalho;
• Temperatura do fluido;
• Tipo de fluido;
• Vibração do equipamento;
• Material do tubo;
• Frequência de desmontagem;
• Ambiente de instalação.

Esses fatores determinam qual sistema oferecerá melhor desempenho e maior durabilidade.
